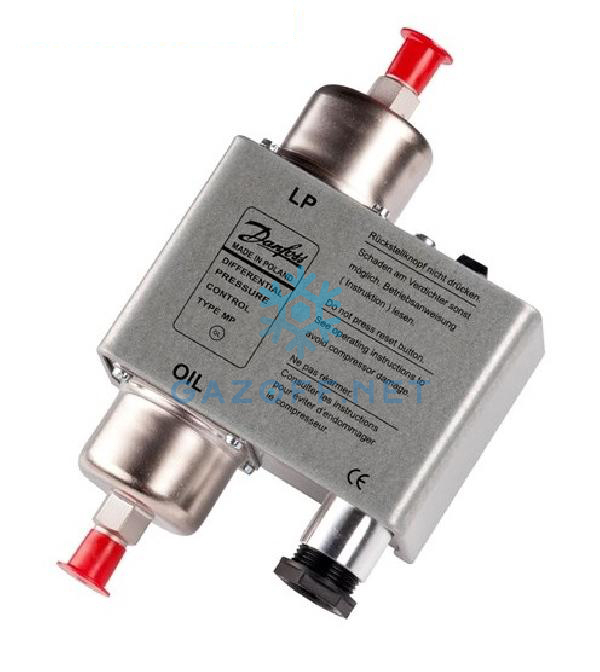

Реле перепада давления MP55 (120 c)

Реле перепада давления МР54 и МР55 Danfoss выполняют функцию автоматической защиты компрессорного оборудования от недопустимого снижения давления масла в картере. При сохранении давления ниже установленного порога в течение заданного интервала происходит отключение компрессора. Модели МР54 и МР55 применяются в холодильных системах с фторсодержащими хладагентами, тогда как исполнение МР55А адаптировано для работы с аммиаком (R 717), но сохраняет совместимость и с фреоновыми средами.

Конструктивное исполнение включает различные варианты оснащения: реле МР54 комплектуются тепловым реле времени с фиксированной выдержкой и предустановленным значением перепада давления. Модификации МР55 и 55А предоставляют возможность регулировки дифференциала давления и могут поставляться как с тепловой выдержкой времени, так и без этого элемента. Электрические параметры предполагают питание управляющих цепей напряжением 230 В или 115 В при переменном или постоянном токе с допустимым отклонением в пределах от +10% до –15%.

Эксплуатационные характеристики рассчитаны на максимальное испытательное давление 22 бар при рабочем диапазоне по низкой стороне от –1 до 12 бар. Тепловое реле времени обладает температурной компенсацией, обеспечивающей стабильность работы в интервале от –40 °C до +60 °C. Для подключения силовых и управляющих цепей предусмотрен резьбовой кабельный ввод стандарта Pg 13.5.
