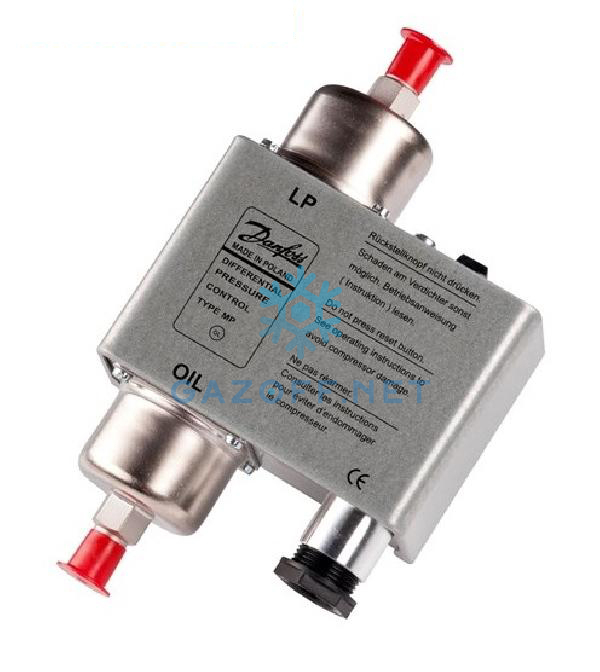

Реле перепада давления MP55 (45 с)

Реле перепада давления МР54 и МР55 Danfoss выполняют функцию автоматической защиты компрессорного оборудования от недопустимого снижения давления масла в картере. При сохранении контролируемого параметра ниже установленного порога в течение заданного интервала происходит отключение компрессорного агрегата. Модели МР54 и МР55 предназначены для эксплуатации в холодильных системах, использующих фторсодержащие хладагенты, тогда как модификация МР55А адаптирована для аммиачных установок (R 717), но сохраняет совместимость с фреоновыми контурами.

Конструктивное исполнение реле МР54 включает тепловое реле времени с фиксированной выдержкой срабатывания и предустановленным значением дифференциального давления. В отличие от данной версии, приборы МР55 и 55А предоставляют возможность регулировки порога срабатывания по перепаду давления и комплектуются временным модулем либо поставляются без него. Управляющее напряжение может составлять 230 В или 115 В при работе на переменном или постоянном токе с допустимым отклонением в диапазоне от +10% до -15%.

Испытательное давление достигает 22 бар, а рабочий диапазон по низкой стороне охватывает значения от -1 до 12 бар. Тепловое реле времени обладает температурной компенсацией, обеспечивающей стабильность характеристик при окружающей температуре от -40 до +60 °C. Для подключения силовых и контрольных цепей предусмотрен резьбовой кабельный ввод стандарта Pg 13.5, что упрощает монтаж и повышает надежность электрических соединений.
