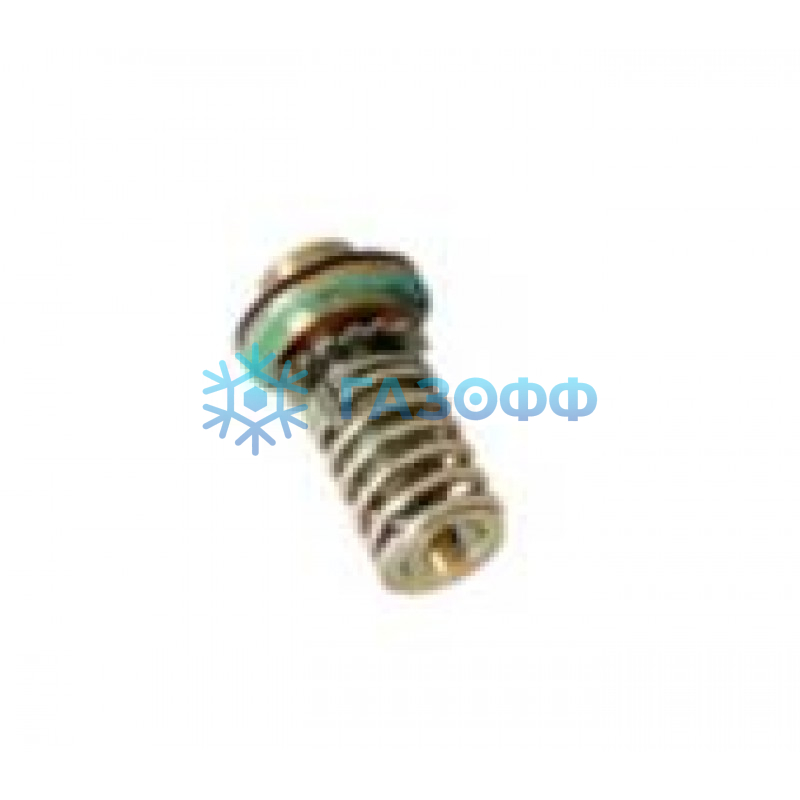

Клапанный узел (дюза) N0 для ТРВ STF серии SME

Артикул: 13287

Цена:

1 535 руб.

под заказ

Указанная цена является ориентировочной и не является публичной офертой. Актуальную стоимость уточняйте. Изображения товаров могут отличатся от фактического вида.

Описание

Клапанный узел N0 предназначен для термостатических расширительных вентилей STF серии SME. Механический тип устройства функционирует в температурном диапазоне от -40 до +10 °C. Конструкция совместима с хладагентами R-22, R-407C, R-134a, R-404A и R-507. Номинальная производительность составляет 1.12 кВт для R-22, 1.07 кВт для R-407C, 0.9 кВт для R-134a и 0.83 кВт для R-404A. Указанные параметры определены при температуре кипения +4.4 °C, конденсации +40 °C и переохлаждении на входе 2K. Перепад давления составляет 6.9 бар для R22, 6.9 бар для R407C, 4.6 бар для R134a и 7.2 бар для R404A.

Термостатический расширительный клапан серии SM(E) представляет современное поколение оборудования для систем охлаждения и кондиционирования. Монтаж осуществляется между аккумулятором и испарителем, что обеспечивает преобразование жидкостного охлаждения высокого давления во влажный пар низкого давления. Направление потока хладагента соответствует маркировке на корпусе. Для точного контроля температуры испарителя требуется корректная установка датчика, а внешняя уравнительная труба монтируется рядом с измерительным элементом в верхней части возвратной линии.

Регулировка перегрева выполняется путем вращения регулировочного стержня: по часовой стрелке для увеличения параметра, против часовой – для уменьшения. Каждое изменение на 90 градусов изменяет степень перегрева приблизительно на 1K, при этом полный оборот соответствует изменению на 4K. После каждой корректировки необходим двадцатиминутный цикл работы для стабилизации системы перед последующей проверкой. Конструктивные особенности включают стабильное регулирование перегрева, корпус из нержавеющей стали, сменную дюзу, впускной клапан с фильтром, безопасное рабочее давление 3.0 МПа и максимальную температуру упаковки 75 °C.

Характеристики

Тип товара категории ТРВ	Клапанный узел
Номинальная производительность ТРВ, кВт	от 0.83 до 1.12 кВт
Хладагент ТРВ	R-22, R-407C, R-134a, R-404A, R-507
