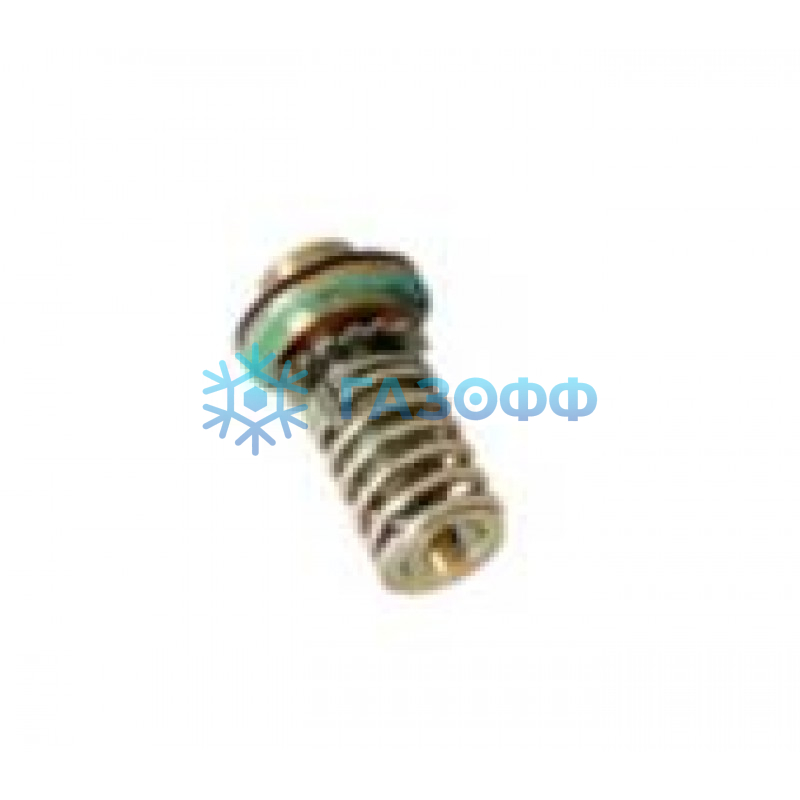

Клапанный узел (дюза) N4 для ТРВ STF серии SME

Клапанный узел (дюза) N4 для ТРВ STF серии SME

Производитель               STF

Модель                               SM(E)

Элементы                        Клапанный узел (дюза)

Тип вентиля                 Механический

Рабочий диапазон         -40...+10 °C

Функция MOP (МДР) Нет

Тип хладагента                 R-22, R-407C, R-134a, R-404A, R-507

Номинальная производительность R-22, кВт:          8.43

Номинальная производительность R-407C, кВт:     8.8

Номинальная производительность R-134a, кВт:     6.8

Номинальная производительность R-404A, кВт:     6.4

Номинальная производительность указана при Т кипения +4,4°C, Т конденсации +40°C, переохлаждения на входе ТРВ 2K, перепад давления для R134a - 4,6 бар, R22 - 6,9бар, R407C - 6,9бар, R404A - 7,2бар,

Серия SM (E) - это термостатический расширительный клапан нового поколения,  важная часть системы охлаждения и кондиционирования воздуха. Устанавливается между аккумулятором и испарителем, так что жидкостное охлаждение при высокой температуре и высоком давлении может быть преобразовано во влажный пар низкого давления. Благодаря испарению и поглощению влажного пара низкого давления система охлаждения достигает требуемых параметров охлаждения.

Направление потока хладагента в системе соответствует направлению стрелки на корпусе клапана.

Датчик температуры должен быть установлен таким образом, чтобы он мог точно определять температуру испарителя на выходе. Внешняя уравнительная труба устанавливается рядом с датчиком температуры и выходит из верхней части возвратной трубы.

Регулирование перегрева

Отвинтите уплотнительную гайку, поверните регулировочный стержень, поверните по часовой стрелке, чтобы увеличить степень перегрева (поворачивая вниз), против часовой стрелки, чтобы уменьшить степень перегрева (открывая), и увеличьте степень перегрева примерно на 90 градусов (1/4 оборота). Для 1K (степень перегрева увеличивается или уменьшается примерно на 4K за оборот), каждый раз, когда вращение поворачивается на 90 ° (1/4 оборота), устройству следует дать поработать в течение 20 минут, чтобы проверить, соответствует ли система установленным условиям, а затем выполнить повторный запуск.

Характеристики

- Стабильное регулирование перегрева, доступна функция МОР

- Корпус из нержавеющей стали, сменная дюза

- Впускной клапан с фильтром

- Хладагенты R22, R134a, R407c, R404A/R507

- Безопасное рабочее давление 3,0 МПа

- Максимальная температура упаковки 75°C
